旋轉補償器?的角位移主要取決于球面吸收或補償管道的橫向位移

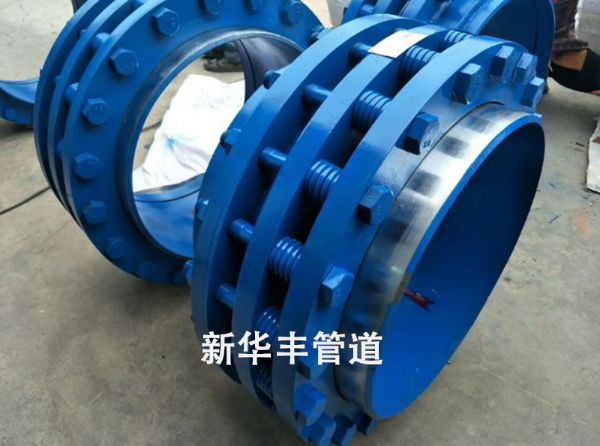

   旋轉補償器、免維護旋轉補償器和套筒補償器都采用了機械密封，因其運行方式不同所產生的效果就不同。套筒補償器因軸向運動密封面磨損大，旋轉補償器因無法補償磨損間隙容易產生泄漏。免維護旋轉補償器工作原理是內外套筒，相對旋轉且旋轉角度小，對密封材料產生磨損少。當填料發生微量磨損時，依靠壓緊彈簧的張力給予補償；當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可。運行無次數限制，不產生泄漏，從而大大提高供氣單位和用氣單位的經濟效益。該產品在7.5MPa的壓力下補償5000次不產生泄漏，密封效果優越。

   旋轉補償器的角位移主要取決于球面吸收或補償管道的橫向位移，在對補償能力的要求中，一種或多種方向的補償，可用于管道通用接頭，有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式：一種是在水平或垂直Z形管道上布置兩個補償器；二種是在水平L形管道上布置三個補償器。

1、Z形管道上布置兩個，供熱管道的敷設路如果是地形平坦、沒有障礙的直線，那么該產品就應集中布置在類似于方型補償器的Z形彎管道上，它有三種形式，地溝敷設水平側面集中布置；架空低支架敷設向上集中布置；架空高支架敷設向下集中布置。

2、水平L形管道上布置三個，當供熱管線的敷設路需要拐彎時，無論地溝還是架空管道均可利用水平L形管道布置三個，長管段布置一個，短管段布置兩個，來吸收供熱管段的熱膨脹，這種布置方式既可地溝敷設，也可架空敷設。

關于套筒補償器與旋轉補償器的產品技術對比介紹

一、套筒補償器結構區別

1．套筒補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧及N個注填料咀組合、填料壓蓋及彈簧壓緊法蘭構成。

2．普通套筒補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓組合、填料壓蓋構成。

二、工作原理不同

1.套筒補償器和普通旋轉補償器產品使用都是靠填料腔內的柔性填料進行密封；而普通旋轉補償器將熱網管線停氣，把填料壓緊法蘭卸下，加入一定量的填料，再壓緊法蘭，恢復使用。

2.套筒補償器因在填料壓緊法蘭上方增加了一組彈簧和注填料咀，當填料泛起微量磨損時，依賴壓緊彈簧的張力給予補償，從而延長產品發生泄漏時間。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽不需要停氣修復。

三、材料區別

套筒補償器和旋轉補償器所選用的密封填料都是柔性石墨，但是，無推力旋轉補償器填料內增加了一些抗氧化劑成份，達到延緩填料氧化的效果，從而使套筒補償器比普通旋轉補償器密封機能得到很大的進步。

四、 工藝區別

1.普通旋轉補償器以加工好的密封圈為尺度件，然后用扳手捏緊填料壓緊法蘭螺帽即可。缺陷為：1）密封圈尺度件密度已達到一定的值，再次可塑性差。2）密封圈之間不能緊配合，中間輕易泛起隔層，密封件在填料腔內無法形成整體，從而使產品密封機能下降。

2.套筒補償器采用的是先將密封材料用壓機模壓成型。在填料腔內添加一些延緩氧化的成分，再用油壓機在一定壓力下進行二次成型，使填料圈之間融為一體，從而使填料的密封機能更好。
