解讀E型球形補償器的安裝工作原理

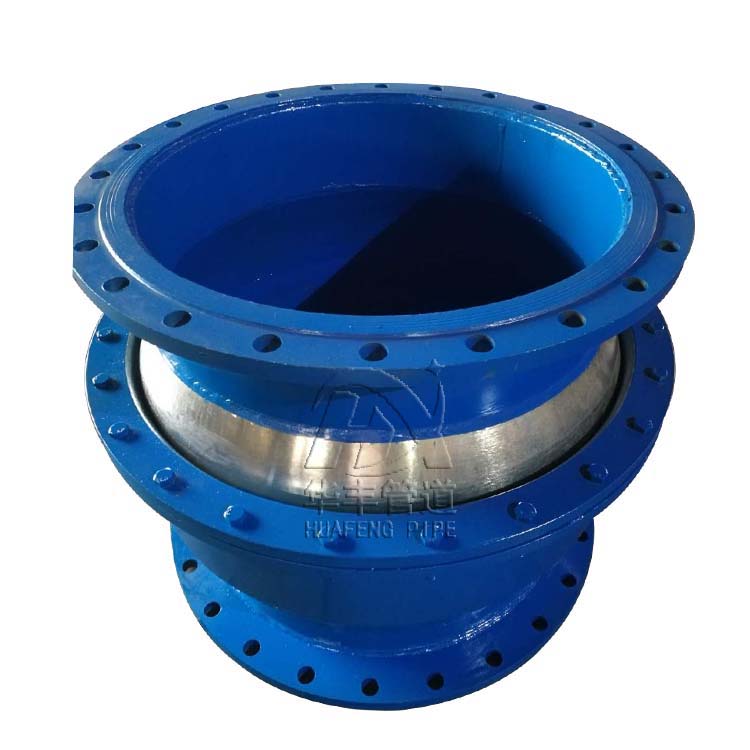

角向型萬向型球形補償器  角向型萬向型球形補償器結構特征，球形補償器（又稱萬向球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，該補償器應成對安裝（特殊位置可三只）使用，單只角向型萬向型球形補償器沒有補償能力，可作管道萬向接頭使用。泰州華業管道設備制造有限公司萬向球式補償器具有補償量大，無盲板力，對固定管架的作用力小；密封采用可注組合密封技術，實現長期可靠密封。  角向型萬向型球形補償器安裝使用注意事項：設備安裝前應認真查看設計圖紙，核對產品銘牌，根據設計圖紙設計要求進行安裝。

角向型球形補償器出廠采用整體交貨，泰州華業管道設備制造有限公司萬向球式補償器一般情況下用戶可直接安裝，無需預調整；但如果設計圖紙要求作預調整的，應根據設計圖紙要求作角度調整。  角向型萬向型球形補償器與管道安裝焊接時同軸度應不大于3mm，單邊錯口量不大于2mm。泰州華業管道設備制造有限公司萬向球式補償器嚴禁用補償器的變形來強行調校管道的安裝超差，以免影響其補償器的正常工作。設備在安裝過程中，角向型萬向型球形補償器一般情況下無特殊要求，水平安裝時僅建議介質從球體入口端進介質；垂直安裝時僅建議球體端在上、器體端向下，以防止物體及沙石等雜物停留在球面端卡阻球體的自由運動。泰州華業管道設備制造有限公司角向型萬向型球形補償器焊接補償器時，球體移動表面鍍有硬鉻必須加以保護，不得用硬件劃傷此表面；萬向型球形補償器與管道焊接時，不得在此表面上引弧、搭鐵線；萬向球式補償器使用時無需在此鍍層表面重新油漆，以免影響設備的整體運行性能。當設備經歷長時間運行時，若發現有泄漏現象時，無需停產檢修，僅需在泄漏位置處，用專用工具對壓注頭壓入適量密封填料即可。  角向型萬向型球形補償器是解決熱力管道熱膨脹的一種管道補償裝置。它具有設計*、結構*，補償量大等特點。它廣泛地應用于冶金、電力、石油、化工、城市集中供熱等各種熱力管道.
旋轉球形補償器主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。
具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小。
同時在此設備上增設了可注填料裝置這一*技術，使得該設備密封性能更加穩定可靠。即使長時間運行出現滲漏時，也可不需停氣減壓便可維護且十分方便快捷。特別對遠距離熱能的輸送，有明顯的經濟效益和社會效益。（本文章來自百度百科百度文庫等摘要）

標簽：補償器 球形補償器
